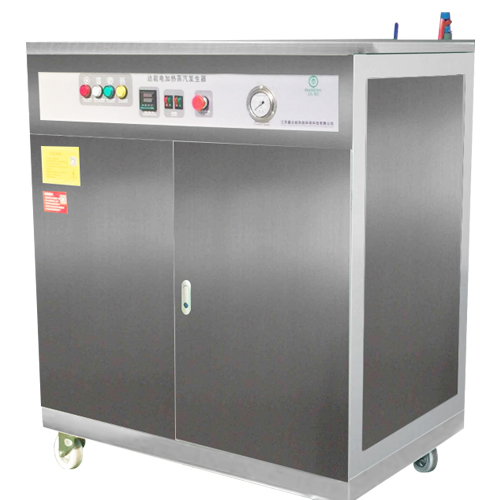

一種電加熱蒸汽發生器的節能控制系統，其特征是：包括PLC控制器，PLC控制器接有控制PLC控制器啟動或停止的開關電源裝置，PLC控制器的二個輸出極Q2、Q3分別與控制一組電加熱管工作的第一、第二三相固態繼電器連接，PLC控制器的二個輸入極I3、I5分別與輸入壓力下限信號和壓力上限信號的開關裝置連接。


　　啟動開機后，PLC得電工作，氣包內有水則中間繼電器M1的常開觸點閉合，此時為冷態，繼電器M10失電，其常閉觸點閉合，壓力開關在下限位置，即輸入極I3的常開觸點閉合，輸入極I5的常閉觸點閉合，輸出極Q2、Q3同時得電工作，輸出24V分別驅動第一、第二固態繼電器工作，兩組電加熱管同時加熱;兩組電加熱管同時加熱，當壓力達到壓力上限，輸入極I5的常閉觸點斷開，同時輸入極I3的常開觸點也斷開，此時輸出極Q2、Q3同時失電，第一、第二固態繼電器關閉，兩組加熱管同時斷電，停止加熱，同時，輸入極I5的常開觸點閉合，使繼電器M10得電并自保，進入熱態，串聯在輸出極Q2、Q3回路中的繼電器M10常閉觸點斷開，失去作用，權利分別移交給中間繼電器M11、M12，輸入極I5的常開觸點閉合，還使中間繼電器M14得電并自保，中間繼電器M14得電表示在下降區間，電腦會測試下降區間的時間，當壓力下降到壓力下限時，若大于設定時間，電腦判斷此時蒸汽只有一路或二路在使用，會令中間繼電器M11得電、M12失電，或M11失電、M12得電，每輪轉換一次，此時輸入極I3常開觸點閉合，則根據中間繼電器M11、M12的狀態，使一組電熱管工作，若壓力到達下限的時間小于設定時間，說明此時用氣量多，電腦會令中間繼電器M11、M12同時得電，在輸入極I3的作用下，兩組加熱管同時工作;當只有一組電熱管工作時，輸入極I3的常開觸點閉合，時中間繼電器M13得電并自保，中間繼電器M13得電表示在上升區間，電腦會測試上升區間的時間，若時間大于設定時間，壓力還沒有達到壓力上限時，電腦判斷此時蒸汽不夠用，會令中間繼電器M11、M12同時得電，強制兩組加熱管同時工作。
